Artikel 1

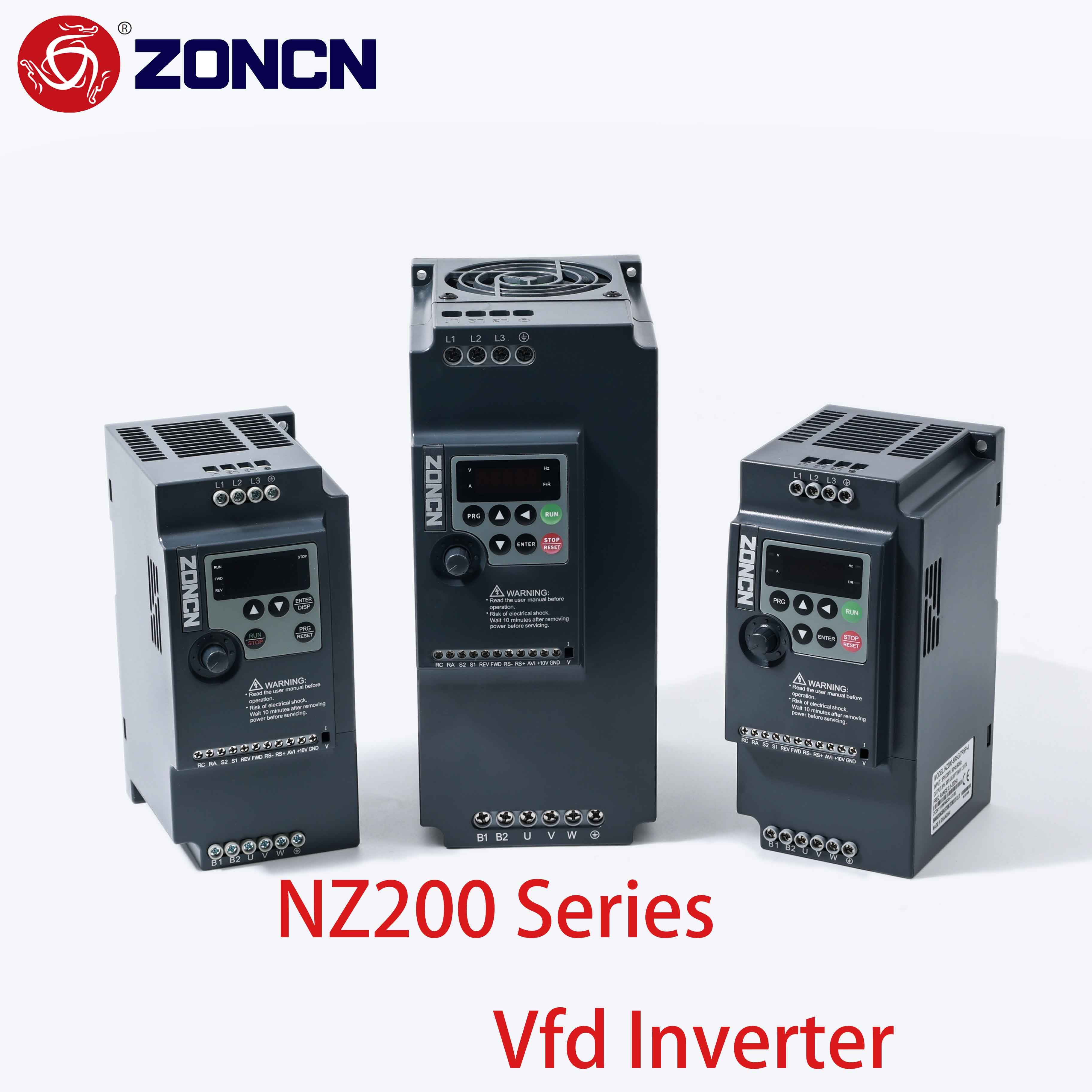

NZ200

Steuerungsmodus

Sensorlose Steuerung des Flussvektors (SFVC)

Steuerung der Spannung/Frequenz (V/F)

Höchstfrequenz

0 ‰ 600 Hz

Trägerfrequenz

0.5 kHz ∙ 16 kHz

Die Trägerfrequenz wird automatisch anhand der Lastmerkmale angepasst

Auflösung der Eingabefrequenz

Digitale Einstellung:00,01 Hz

Analog-Einstellung: maximale Frequenz × 0,025%

Startdrehmoment

Typ G:0.5Hz/150% (SFVC)

Typ P:0.5Hz/100%

Geschwindigkeitsbereich

1Sie ist nicht mehr in der Lage.

Genauigkeit der Geschwindigkeitsstabilität

± 0,5% (SFVC)

Überlastkapazität

G-Typ: 60 Sekunden für 150% des Nennstroms, 3 Sekunden für 180% des Nennstroms.

P-Typ: 60 Sekunden für 120% des Nennstroms, 3 Sekunden für 150% des Nennstroms.

Drehmomentsteigerung

Festbetrieb

Zusammengestellte Steigerung von 0,1% bis 30,0%

V/F-Kurve

Geradlinige V/F-Kurve

Mehrpunkte-V/F-Kurve

N-Leistung V/F-Kurve (1,2-Leistung, 1,4-Leistung, 1,6-Leistung,

10,8 auf Quadrat)

V/F-Trennung

Zwei Arten: vollständige Trennung; halbe Trennung

Beschleunigungs- und Verzögerungskurven

Gerade Linienrampe

S-Kurvenrampen

Vier Gruppen von Beschleunigungs-/Verzögerungszeiten im Bereich von 0,0 ∼ 6500 s

Gleichstrombremsen

Gleichstrombremsfrequenz: 0,00 Hz bis zur Höchstfrequenz

Bremszeit: 0,036 Sekunden

Bremsstromwert: 0,0%100,0%

JOG-Kontrolle

JOG-Frequenzbereich: 0,00-50,00 Hz

JOG Beschleunigung/Verzögerungszeit: 0,0 ‰ 6500 s

PLC, mehrere voreingestellte Geschwindigkeiten

Es implementiert bis zu 16 Geschwindigkeiten über die einfache PLC-Funktion oder durch Eingabe ((X)) Endzustände

Eingebettete PID

Es realisiert einfach eine prozessgesteuerte Schließschleifensteuerung.

Auto-Spannung
Verordnung (AVR)

Es kann die Ausgangsspannung automatisch konstant halten, wenn sich die Netzspannung ändert.

Überspannung/
Überströmung
Kontrolle

Der Strom und die Spannung werden während des Laufprozesses automatisch eingeschränkt, um häufige Ausfälle aufgrund von Überspannung/Überstrom zu vermeiden.

Drehmomentgrenze und
Kontrolle

Es kann das Drehmoment automatisch begrenzen und häufiges Überstromtrennen während des Laufprozesses verhindern.

Hohe Leistung

Die Steuerung des asynchronen Motors erfolgt durch die Hochleistungsstromvektorsteuerungstechnologie

Der sofortige Blackout hört nicht auf.

Die Belastungsrückkopplungsenergie kompensiert die Spannungsreduzierung, so daß der Wechselstromantrieb für eine
Kurze Zeit.

Schnellstromgrenze

Es hilft, häufige Überstromfehler des Wechselstromantriebs zu vermeiden.

Zeitkontrolle

Zeitrahmen: 0,05500,0 Minuten

Kommunikationsmethoden

 RS-485

Ausführen des Befehlskanals

Das wird durch das Panel, die Steuerungsterminals,

Serielle Kommunikationsanschluss, kann auf viele Arten geschaltet werden

 Frequenzquelle

Arten von Frequenzquellen

Digitale analoge Spannung, analoger Strom, serieller Port. kann auf viele Arten geschaltet werden

 Hilfsfrequenzquelle

10 Arten von Frequenzquelle, kann leicht erkennen Mikro-Anpassung, Frequenz Synthesizer

Eingangsterminals

37 kW und weniger:

4 digitale Eingangsgeräte;

1 analoge Eingangsterminal, unterstützt Spannungseingang 010V oder Stromseingang 420mA (AVI)

mit einer Leistung von 45 kW oder mehr:

6 digitale Eingangsgeräte,Einer von ihnen unterstützt bis zu 100 kHz Hochgeschwindigkeits-Impuls-Eingang (S3 optional)

Zwei analoge Eingangsterminals: einer unterstützt 0 bis 10 V Spannungseingang (FIV) und der andere unterstützt 0 bis 10 V Spannungseingang oder 4 bis 20 mA Stromseingang (FIC).

Ausgangsgeräte

37 kW und weniger:

1 Relais-Ausgangsterminal (RA, RC);

mit einer Leistung von 45 kW oder mehr:

1 digitale Ausgabe (MO1)

1 Relais-Ausgangsterminal (RA, RB, RC)

1 analoge Ausgangsterminal, mit 0 bis 20 mA Ausgangsstrom oder 0 bis 10 V Ausgangsspannung (FOV)

  LED-Display

Es zeigt die Parameter an.

Schlüsselverschließung und
Funktionswahl

Es kann die Schlüssel teilweise oder vollständig sperren und die
Funktionsbereich einiger Tasten, um Fehlfunktionen zu vermeiden.

Schutzfunktion

Motor-Kurzschlusserkennung beim Einschalten, Ausgangsphasenverlustschutz, Überstromschutz, Überspannung
Schutz vor Spannung, Schutz vor Überhitzung und Schutz vor Überlastung.

Anwendungsort

Vermeiden Sie direktes Sonnenlicht, Staub, ätzendes Gas, brennbares Gas, Ölnebel, Dampf, Tropfen oder Salz.

Höhenstand

Unter 1000m ((Wenn höher als 1000m verwendet wird, die Grade senken)

Umgebungstemperatur

- 10°C~ +40°C(Wenn die Umgebungstemperatur zwischen 40 °C und 50 °C liegt, werden die Grade gesenkt)

Luftfeuchtigkeit

weniger als 95% RH, ohne Kondensation

Vibrationen

Weniger als 5,9 m/s2 (0,6 g)

Lagertemperatur

- 20°C~ + 60°C

Schutz von geistigem Eigentum

IP20
