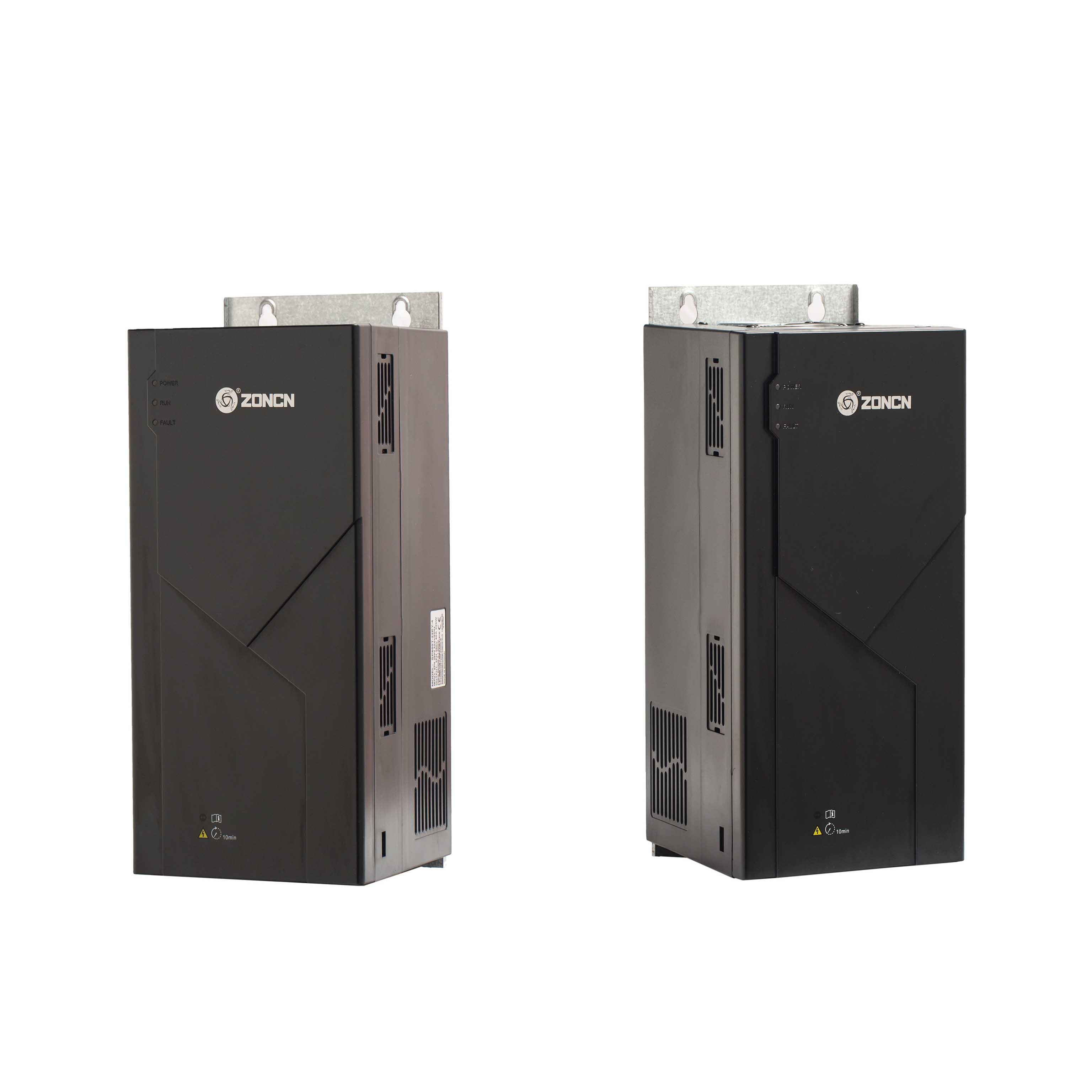

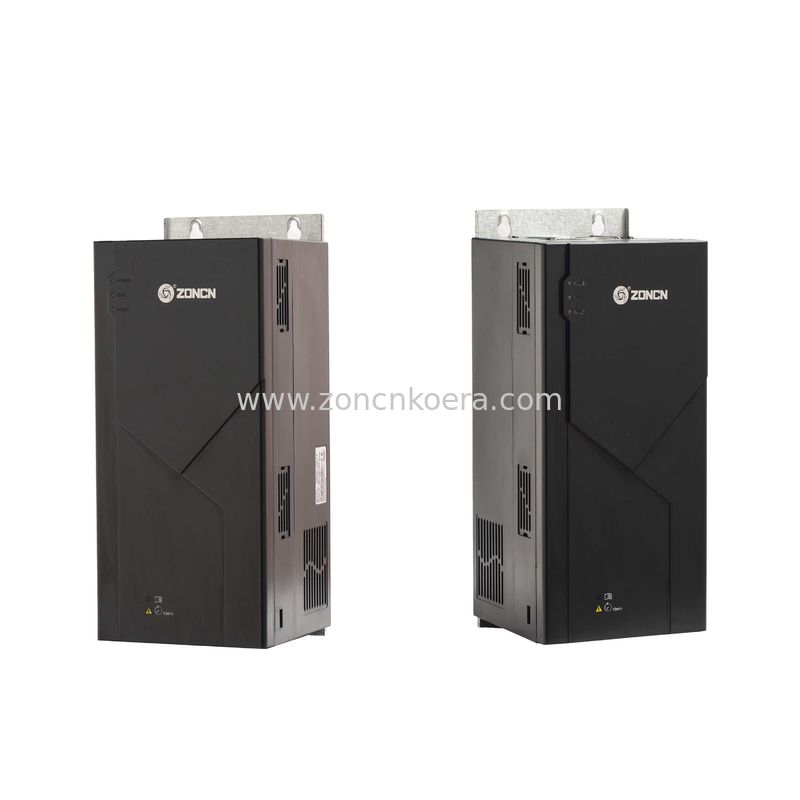

SP600T-5R5KY-2 5,5 kW Wechselfrequenzantrieb Vfd 5,5 kW 380v Luftkompressor Integrator

SP600T-5R5KY-2 5.5kW Variable Frequency Drives Vfd 5.5kw 380v Air Compressor Integrator

Grundlegende Informationen

Herkunftsort:	Shanghai, China
Markenname:	ZONCN Vfd
Zertifizierung:	CE
Modellnummer:	Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge.

Min Bestellmenge:	1 Einheit
Verpackung Informationen:	Kartonverpackung
Lieferzeit:	7-30 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit:	100000 Einheiten pro Monat

Bestpreis Kontakt

Material:	Metall	Spannung:	380V±15%
Gewährleistung:	18 Monate	Nennleistung:	5.5kw VFD
Elektrizität:	Wechselstrom	Frequenzquelle:	Digital-Einstellung
Drehmomentsteigerung:	Festbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetrieb	Geschwindigkeitsbereich:	1:100
Startdrehmoment:	0.5Hz/150%	Rampenmodus:	Gerade Linienrampe
Hervorheben:	Luftkompressor-Integrator Vfd , 5.5kw variable Frequenzantriebe , 5.5kw VFD

SP600T-5R5KY-2 Luftkompressor Integrator Vfd

Einführung des Produkts:

・Hoch integrierte Steuerung des Luftkompressors und Variable Frequenz-Antriebstechnologie.
・Mit einem Farb-Touchscreen-Display ist das Debugging des Produkts einfach und die Bedienung einfach.
・Die Steckdosen des Steuerschaltkreises, die Steckdosen der Steckdosen und das fehlersichere Steckerdesign.
・Hohe Produktintegration, eingebaute 220V Wechselstromversorgung mit 24V Gleichstrom-Außenleistung.
・Das Produkt verfügt über eine hohe Intelligenzleistung und ist mit einer umfassenden Alarmfunktion ausgestattet, wie z. B. Alarm für fehlende Eingangs- und Ausgangsphasen, Alarm für Fehler in der Phasenfolge,Motor- und Kopf-Hochtemperatur-Alarm (PT100 und PTC-Erkennung),Inverter-Überlast-Alarm, Überstrom-Alarm, Überspannung, Unterspannung und so weiter.

Spezifikation des Produkts:

Artikel		Spezifikation
Grundsteuerungsfunktion	Steuerungsmodus	Vektorsteuerung in offener Schleife, V/F-Steuerung
	Höchstfrequenz	Schaltkreislauf-Vektorsteuerung: 0 ̊3200 Hz
	Einstellung der Trägerfrequenz	0.5kHz 15kHz, die Trägerfrequenz ist automatisch anhand der Lastmerkmale angepasst.
	Auflösung der Eingabefrequenz	Digitale Einstellung:00,01 Hz Analog-Einstellung: Höchstfrequenz * 0,025%
	Startdrehmoment	0.5Hz/150%
	Geschwindigkeitsbereich	1:100
	Geschwindigkeitsstabilität Genauigkeit	± 0,2%
	Drehmomentregelung Genauigkeit	± 10%
	Überlastkapazität	60 für 150% des Nennstroms, 3 für 180% des Nennstrom.
	Drehmomentsteigerung	Festbetrieb Zusammengestellte Steigerung von 0,1% bis 30,0%
	V/F-Kurve	Drei Wege: lineare, mehrpunktige, N-Leistungskurve V/F
	V/F-Trennung	Zwei Arten: vollständige Trennung; halbe Trennung
	Rampenmodus	Gerade Linienrampe S-Kurvenrampen Vier Gruppen von Beschleunigungs-/Verzögerungszeiten mit Reichweite von 0,0 ∼6500,0 s
	Kommunikation Methoden	RS485
	JOG-Kontrolle	JOG-Frequenzbereich: 0,00-50,00 Hz JOG Beschleunigung/Verzögerungszeit: 0,0 ‰ 6500 s
	Eingebettete PID	Sie realisiert eine prozessgesteuerte Schließschleife System leicht
	Automatische Spannungsregelung (AVR)	Wenn sich die Netzspannung ändert, kann es automatisch die Ausgangsspannung konstant halten
	Frequenzquelle	Digitale Einstellung
Schnittstelle Eingang/Ausgang	Analog-Eingang	1 Drucksensor: 4 ~ 20mA Eingang 2 Temperatursensor: PT100
	Digitale Eingabe	2 digitale Eingaben 1 PTC-Schaltkreisschutz (kompatibel mit normalen digitalen Eingaben)
	Digitale Ausgabe	1 normal geöffnetes Relais-Ausgang (eingebettet in 220VAC-Spannung)
	LED-Diodenanzeige	3 LED-Displays sind Standard
Schutz	Motorüberhitzungsschutz (PTC), Strom-Erd-Kurzschlussschutz, Wechselrichterüberstrom, Überlastung, Überspannung, Unterspannung, Übertemperatur, Ausgangsphase, Kommunikationsfehler,Fehlerstromerkennung, EEPROM-Schreibfehler und so weiter.
Umwelt	Anwendungsort	In Innenräumen, frei von direktem Sonnenlicht, Staub, ätzendem Gas, brennbarem Gas, Öl, Rauch, Dampf, Tropfen oder Salz.
	Höhenstand	Unterhalb von 1000 m
	Umgebungstemperatur	-10°C −40°C (Abwärtsverschiebung bei Umgebungstemperatur zwischen 40 °C und 50 °C)
	Luftfeuchtigkeit	weniger als 95% RH, ohne Kondensation
	Vibrationen	Weniger als 5,9 m/s2 (0,6 g)
	Lagertemperatur	-20 ~ +60 °C

Produktumriss und Größenzeichnung:

SP600T-5R5KY-2 5,5 kW Wechselfrequenzantrieb Vfd 5,5 kW 380v Luftkompressor Integrator 0

Modell	W	H	H1	D	Eine	B	Φd
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.	118	238	274	154	80	260	5.5
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.	145	293	335	172	100	320	7
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Die Ausrüstung ist in der Lage, die erforderlichen Daten zu erfassen.
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.	168	338	380	172	100	365	7
Die in Absatz 1 genannten Anforderungen gelten nicht.
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge.
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.	217	400	- Ich weiß nicht.	216	202	385	7
Die in Absatz 1 genannten Anforderungen gelten nicht.
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.

Definition des Terminals:

Symbol des Endgeräts	Beschreibung der Terminalfunktion
R/S/T	Dreiphasige Wechselstrom-Eingangsterminal
U1/V1/W1	Host dreiphasiges Wechselstrom-Ausgangsgerät
U2/V2/W2	Dreiphasige Wechselstrom-Ausgangsterminal für Lüfter
PE	Bodenterminal

Kabeldiagramm

SP600T-5R5KY-2 5,5 kW Wechselfrequenzantrieb Vfd 5,5 kW 380v Luftkompressor Integrator 1

Anmerkung:
1) PT2+,PT- ist das PT100-Terminal des Motors, bitte kurzschließen, wenn nicht angeschlossen, sonst wird der Motor Überhitzungsfehler melden.
2)S3 ist das PTC-Terminal des Motors. Wenn es nicht angeschlossen ist, schließen Sie es bitte mit COM kurz oder setzen Sie P4.02 auf 0, sonst wird auch der Fehler der Motorüberhitzung gemeldet.

Häufige Fragen:

Q1: Was ist Ihr MOQ?
A: 1 pc

Q2: Wie sind Ihre Zahlungsbedingungen?
A: T/T 100% vor der Lieferung.

F3: Wie ist Ihre Lieferzeit?
A:Im Allgemeinen innerhalb von zehn Tagen nach Erhalt der vollen Zahlung.

F4: Wie kann ich OEM/ODM-Bestellungen erhalten?
A: Wenn Ihre Bestellmenge bestimmte Anforderungen erfüllt, stellen wir sie gerne für Sie an. Wir arbeiten mit mehr als vierzig Herstellern zusammen.
